معماری سه لایه‌ای شبکه‌های سوئیچینگ مدرن، یکی از موضوعات کلیدی در طراحی و پیاده‌سازی شبکه‌های بزرگ و مقیاس‌پذیر است. این معماری به ویژه در شبکه‌های سازمانی و دانشگاهی (Campus Networks) کاربرد دارد و به دنبال ایجاد شبکه‌هایی با کارایی بالا، انعطاف‌پذیری، امنیت، و قابلیت مدیریت ساده است. در ادامه، معماری شبکه‌های سوئیچینگ مدرن را به طور دقیق و کامل توضیح می‌دهم:

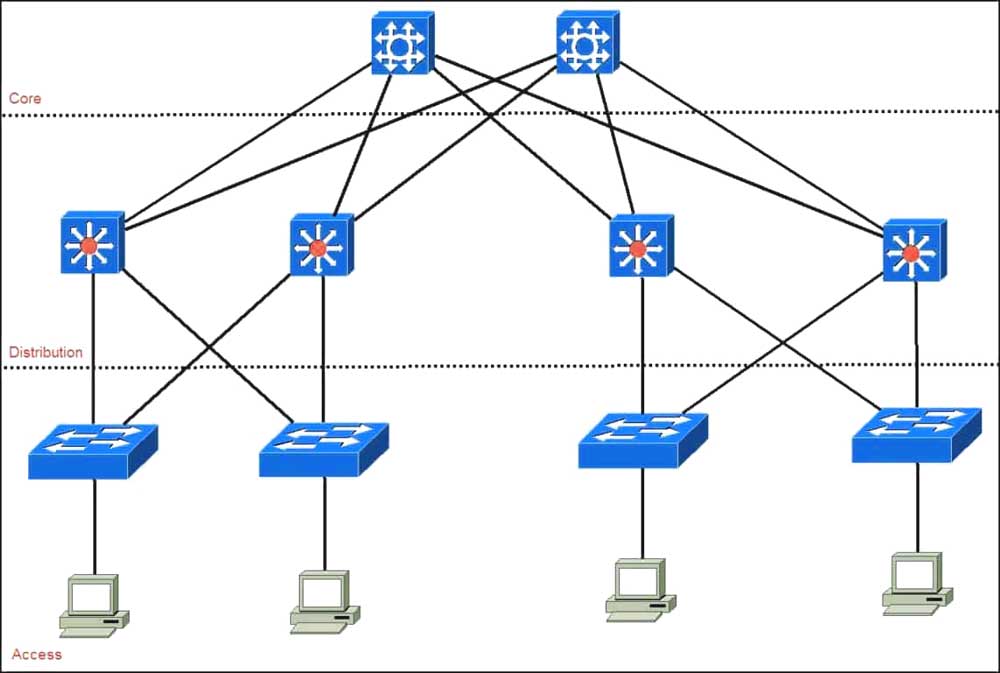

مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ (Three-Tier Architecture)
مدل معماری سه‌لایه‌ای شبکه‌های سوئیچینگ همانطور که از نام آن مشخص است به سه لایه اصلی تقسیم می‌شود: لایه Access، لایه Distribution، و لایه Core. هر یک از این لایه‌ها نقش و وظایف خاص خود را در شبکه دارند که در زیر درباره آن توضیح داده ایم:
لایه Access در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ
لایه Access در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ لایه اولین نقطه دسترسی کاربران و دستگاه‌ها به شبکه است. سوئیچ‌های لایه Access به دستگاه‌های نهایی مانند کامپیوترها، تلفن‌های IP، و نقاط دسترسی بی‌سیم (APها) متصل می‌شوند.
ویژگی‌های لایه ACCESS:
اتصال کاربران به شبکه
پیکربندی VLANها برای تفکیک منطقی شبکه
اعمال سیاست‌های امنیتی مانند Port Security و 802.1X برای کنترل دسترسی کاربران
پشتیبانی از تکنولوژی‌های PoE (Power over Ethernet) برای تأمین برق دستگاه‌های متصل از طریق کابل شبکه
چالش‌ها: در این لایه، باید به تعداد زیاد کاربران متصل و امنیت دسترسی توجه ویژه‌ای داشت.
لایه Distribution در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ
لایه Distribution در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ به عنوان واسطه‌ای بین لایه Access و لایه Core عمل می‌کند و وظیفه دارد که ترافیک را بین لایه Access و Core هدایت کند. همچنین، می‌تواند نقش مهمی در اعمال سیاست‌های امنیتی و QoS داشته باشد.
ویژگی‌های لایه Distribution در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ:
مسیریابی و سوئیچینگ بین VLANهای مختلف (Inter-VLAN Routing)
اعمال سیاست‌های امنیتی پیشرفته مانند ACLها (Access Control Lists)
اعمال سیاست‌های QoS برای اطمینان از کیفیت ترافیک حساس مانند VoIP
مدیریت ترافیک و ایجاد انعطاف‌پذیری در مسیرها
چالش‌ها: در این لایه، پایداری و کارایی باید به خوبی مدیریت شود تا بتواند ترافیک سنگین را به درستی هدایت کند.
لایه Core در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ
لایه Core در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ به عنوان ستون فقرات شبکه عمل می‌کند و وظیفه دارد که ترافیک را با سرعت بالا و به صورت کارآمد بین لایه‌های مختلف هدایت کند. این لایه معمولاً فاقد سیاست‌های پیچیده است و تنها به انتقال سریع داده‌ها اختصاص دارد.
ویژگی‌های لایه Core در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ
انتقال سریع و کارآمد ترافیک بین بخش‌های مختلف شبکه
ایجاد قابلیت تحمل خطا و افزونگی بالا (Redundancy)
پشتیبانی از تکنولوژی‌های پیشرفته مانند MPLS برای بهبود کارایی شبکه
چالش‌ها: لایه Core باید بسیار مقاوم و با کارایی بالا باشد، زیرا خرابی در این لایه می‌تواند کل شبکه را تحت تأثیر قرار دهد.
لایه Distribution-Access در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ
در برخی از شبکه‌های کوچک یا متوسط، ممکن است لایه Distribution و Access با یکدیگر ترکیب شوند و به صورت یکپارچه عمل کنند. این ترکیب باعث کاهش هزینه‌ها و پیچیدگی‌های طراحی می‌شود اما نیازمند توجه بیشتری به مدیریت و امنیت است.
سوئیچ‌های لایه ۳ در مدل معماری سه لایه‌ای شبکه‌های سوئیچینگ
سوئیچ‌های لایه ۳ ترکیبی از قابلیت‌های سوئیچینگ و مسیریابی را ارائه می‌دهند. این سوئیچ‌ها علاوه بر سوئیچ کردن فریم‌ها، قادر به مسیریابی بسته‌های IP نیز هستند. این ویژگی‌ها معمولاً در لایه Distribution و لایه Core استفاده می‌شوند:
- قابلیت‌های سوئیچ‌های لایه ۳:
- مسیریابی Inter-VLAN: مسیریابی بین VLANهای مختلف در یک شبکه.
- پشتیبانی از پروتکل‌های مسیریابی: مانند OSPF، EIGRP، و BGP برای مسیریابی دینامیک.
- پشتیبانی از QoS و سیاست‌های امنیتی پیشرفته.
مفاهیم Campus Network Design در معماری سه لایه‌ای شبکه‌های سوئیچینگ
در طراحی شبکه‌های بزرگ سازمانی (Campus Networks)، معماری سه‌لایه‌ای با سوئیچ‌های لایه ۳ یکپارچه می‌شود. این طراحی برای پشتیبانی از شبکه‌های چندسایته (Multi-Site) با هزاران کاربر و دستگاه به کار می‌رود. ویژگی‌های این شبکه‌ها عبارتند از:
- مدیریت متمرکز: استفاده از ابزارهای مدیریتی برای پیکربندی و نظارت بر شبکه از یک نقطه مرکزی.
- تحمل خطا و افزونگی: استفاده از تکنولوژی‌های مانند HSRP (Hot Standby Router Protocol) و VRRP (Virtual Router Redundancy Protocol) برای اطمینان از دسترسی‌پذیری بالا.
- مقیاس‌پذیری: قابلیت افزودن آسان دستگاه‌ها و کاربران به شبکه بدون نیاز به تغییرات عمده در زیرساخت.
استفاده از تکنولوژی‌های نوین در شبکه‌های سوئیچینگ مدرن
با ظهور تکنولوژی‌های جدید مانند SDN (Software-Defined Networking) و VXLAN (Virtual Extensible LAN)، شبکه‌های سوئیچینگ مدرن قادر به مدیریت و مقیاس‌پذیری بیشتری هستند. SDN به مدیران شبکه این امکان را می‌دهد که کنترل شبکه را از طریق نرم‌افزار و بدون نیاز به تغییرات فیزیکی در تجهیزات انجام دهند. VXLAN نیز برای گسترش شبکه‌های مجازی بر روی زیرساخت‌های فیزیکی به کار می‌رود.
جمع‌بندی
معماری شبکه‌های سوئیچینگ مدرن بر اساس مدل سه‌لایه‌ای (Access، Distribution، Core) طراحی شده است و هر لایه وظایف خاصی در مدیریت و هدایت ترافیک شبکه ایفا می‌کند. این معماری برای ایجاد شبکه‌هایی با کارایی بالا، امنیت، انعطاف‌پذیری و مقیاس‌پذیری مناسب است. با استفاده از سوئیچ‌های لایه ۳ و تکنولوژی‌های نوین، شبکه‌ها می‌توانند به طور موثرتری مدیریت شوند و نیازهای پیچیده سازمانی را برآورده کنند.
